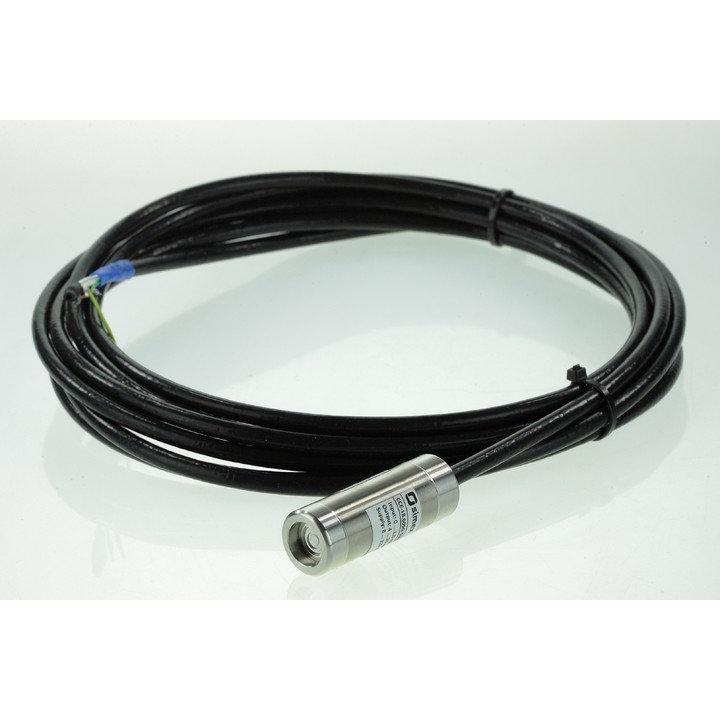

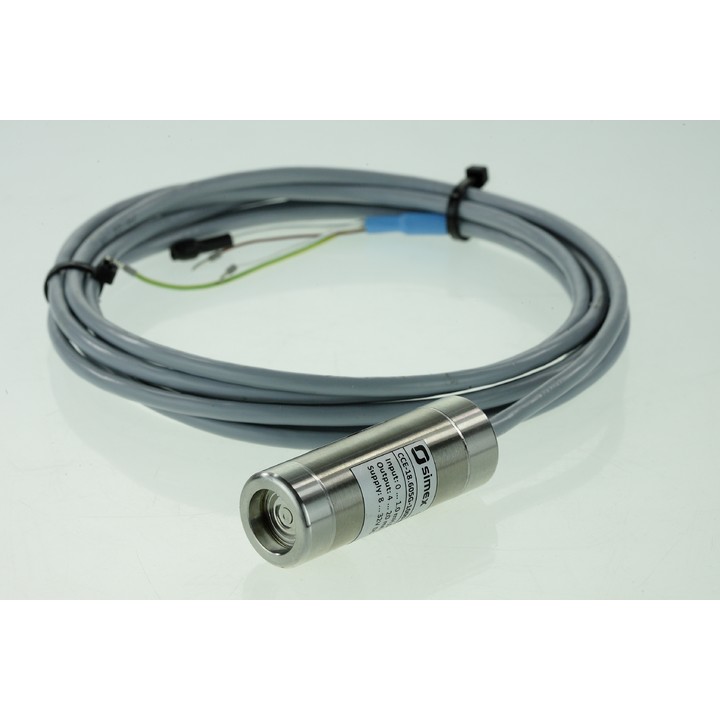

CCE-18.605G

Kod: CCE-18.605G
  • przetwornik ciśnienia firmy Simex
  • zakres pomiarowy 0...100 mbar do 0...1 bar oraz 0...1 mH2O do 0...10 mH2O
  • sygnał wyjściowy: 4...20 mA (dwuprzewodowy), 0...10 V (trójprzewodowy), ratiometryczny (trójprzewodowy)
  • piezorezystancyjny czujnik pomiarowy ze stali nierdzewnej
  • dokładność 0,5%
  • obudowa stal nierdzewna
  • zastosowanie: pomiar poziomu w wodzie i zbiornikach z paliwem
Opis

Zanurzalne przetworniki ciśnienia CCE-18.605G znajdują zastosowanie w dowolnych rozwiązaniach przemysłowych, w szczególności jednak kierowane są do pomiarów poziomu wody i paliw w zbiornikach. Wyposażone w piezorezystywny czujnik ze stali nierdzewnej, gwarantują dokładność pomiarową na poziomie 0.5% zgodną ze standardem IEC 60770. Nominalny zakres ciśnienia dla CCE-18.605G wynosi 1...10 mH2O.

Specyfikacja ogólna
Zakres pomiaru
0...100 mbar do 0...1 bar
0...1 mH2O do 0...10 mH2O
Typ wyjścia
4...20 mA
10...90% napięcia zasilania, ratiometryczne 3-przewodowe
0...10V, 3-przewodowe
Przyłącze procesowe
G1/4
Przyłącze elektryczne
gniazdo kablowe z kablem PVC
gniazdo kablowe z kablem PUR
Membrana
stal kwasoodporna 316L
Zasilanie
2,7...5V DC (wyj. ratiometryczne 3-przewodowe)
8...32V DC
14...30V DC
Dokładność
±0,5%
±1,0%
Temperatura pracy
-10...+70°C
Temperatura medium
-10...+70°C
Stopień ochrony
IP 68
Materiał obudowy
stal nierdzewna
Pliki
Karta katalogowa j. polski
Instrukcja obsługi j. angielski
