CPC-GR-70

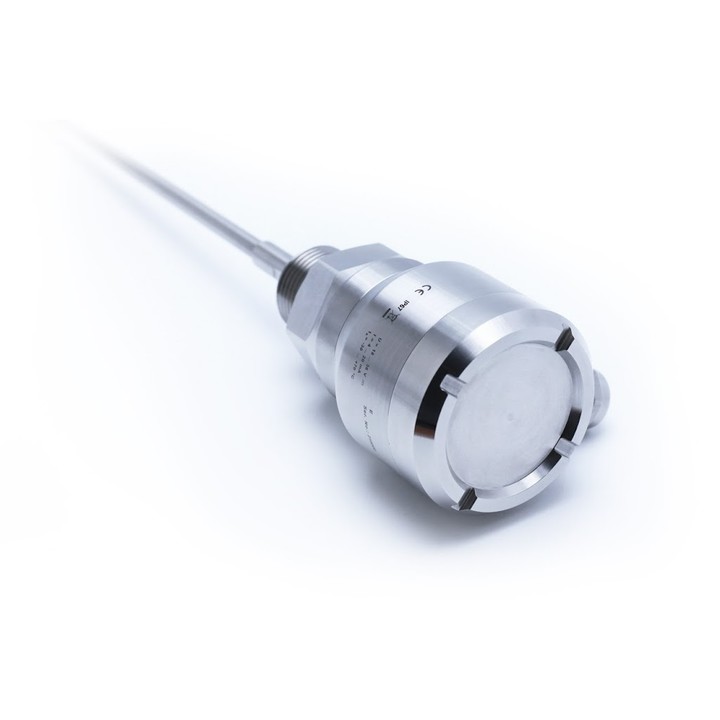

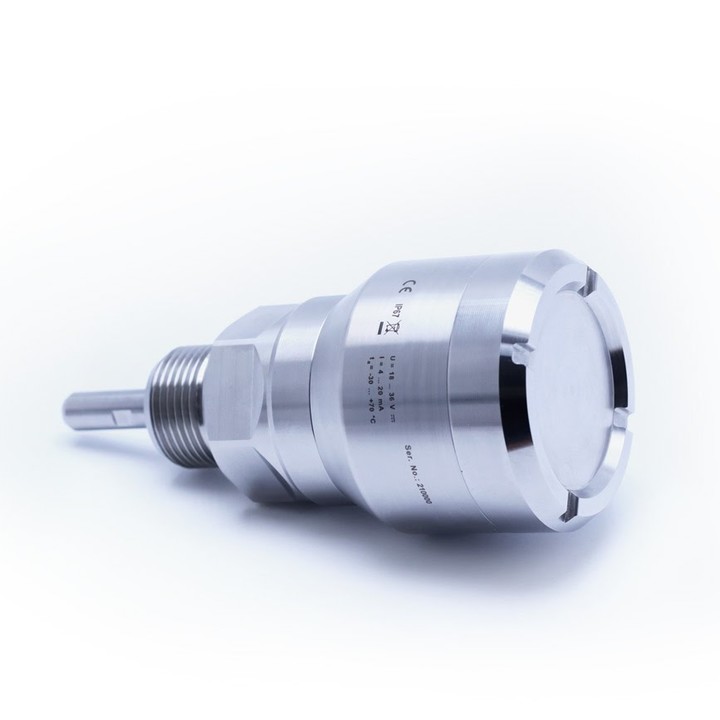

Mierniki radarowe CPC-R-70 zaprojektowane zostały do ciągłego pomiaru poziomu cieczy, szlamów i materiałów sypkich, montowane są bezpośrednio w kontenerach, silosach, zbiornikach itp. Składają się z dwóch głównych części – miernika poziomu (obudowa) oraz modułu wyświetlacza (wyświetlacza). Elektronika wysyła bardzo krótkie impulsy elektryczne (0,5 ns), które są połączone z jednoprzewodową linią transmisyjną (elektrodą pomiarową). Impuls rozchodzi się wzdłuż elektrody w postaci fali elektromagnetycznej w kierunku powierzchni poziomej, gdzie ulega częściowemu odbiciu, a odbita składowa wraca do modułu odbiorczego elektroniki. Elektronika mierzy czas przelotu fali elektromagnetycznej i oblicza chwilową odległość do poziomu powierzchni. Następnie na podstawie wysokości poziomu ustawiane jest wyjście prądowe miernika poziomu 4...20 mA z komunikacją HART lub przemysłową linią RS-485 z komunikacją Modbus RTU i mierzona wartość jest pokazywana na wyświetlaczu. Elektroda pomiarowa może być wykonana z ze stali nierdzewnej i ma postać pręta lub liny.

Zakres pomiarowy sięga do 40m. Zamontowany z góry wyświetlacz umożliwia bezpośredni podgląd zmierzonej wartości.

Mierniki radarowe są odporne na zmiany atmosferyczne (ciśnienie, temperatura, zapylenie, para wodna) oraz na zmiany parametrów medium (zmiana stałej dielektrycznej, przewodności).
